A instalação de canos e tubulações invariavelmente envolve a construção de algum tipo de acomodação de trapézios para suspensão.

As fotografias desta página mostram uma instalação completamente suspensa com o Suspensor Gripple Hang-Fast.

Cada seção de trapézios é suspensa utilizando-se três Suspensores número 4, neste caso. A carga entre cada trapézio, separados por 2m, é de 500kg. Neste exemplo, a carga é fixada diretamente na viga. O uso de três Suspensores Gripples distribui a carga acima em três pontos. O peso em cada ponto pode ser reduzido pela adição de mais Suspensores.

CLASSIFICAÇÃO DA CARGA

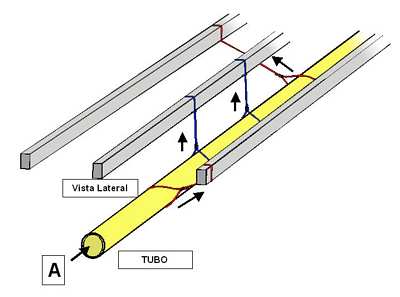

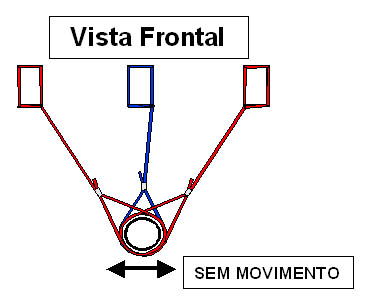

Para definir qual tamanho do Suspensor Gripple Hang-Fast deve ser utilizado, o peso dos tubos cheios (com água ou ar comprimido, por exemplo) precisam ser levados em consideração. Em alguns casos, pode ocorrer a necessidade de se suspender os canos individualmente. Assim sendo, uma combinação em "V" do Suspensor Gripple Hang-Fast pode ser mais apropriada, para evitar movimentos laterais dos dutos. A combinação em "V" é feita colocando os ponto de suspensão superior do sistema, alternados um para cada lado, esqueda e direita do tubo, a cada ponto suspendido.
